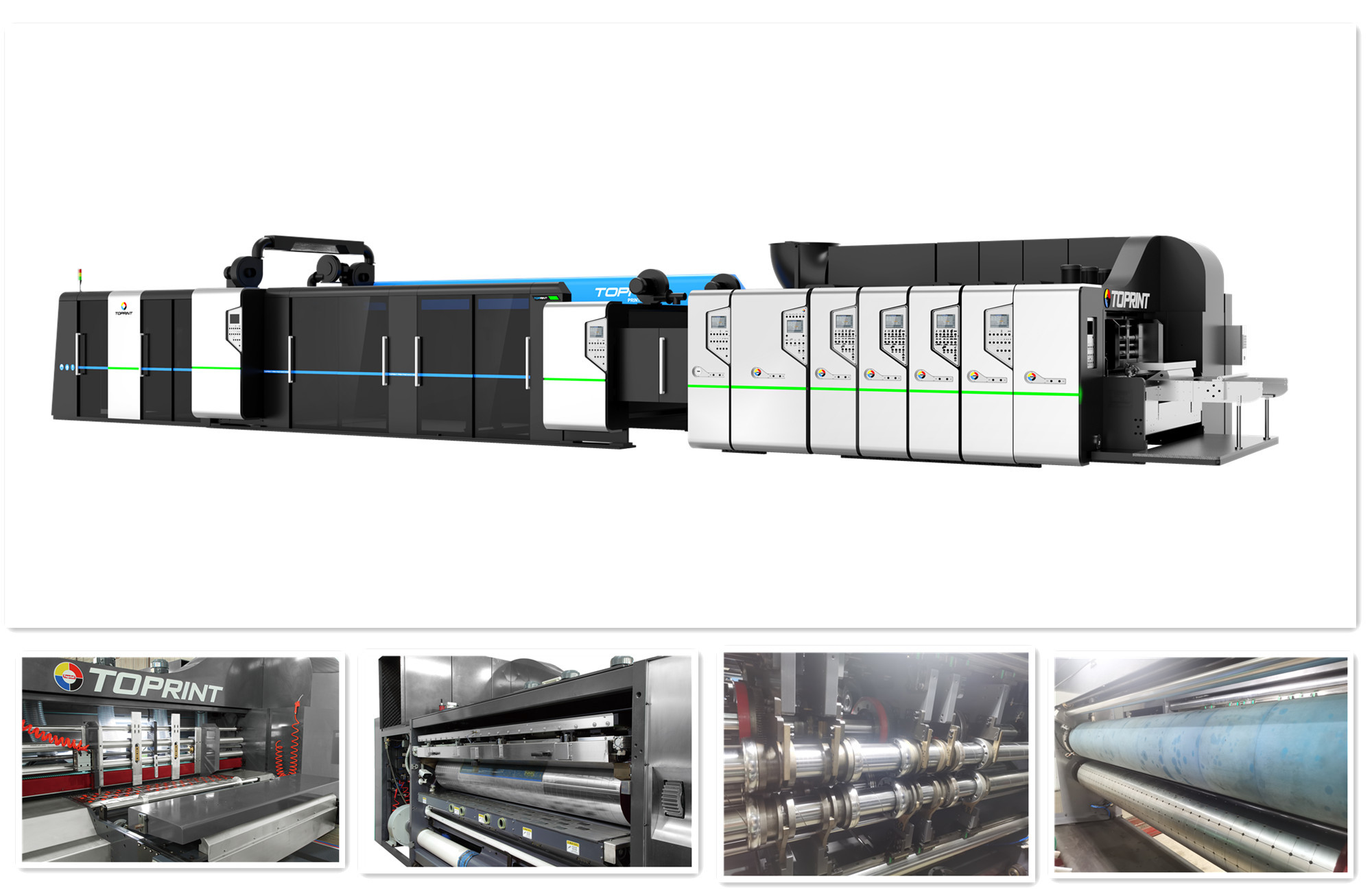

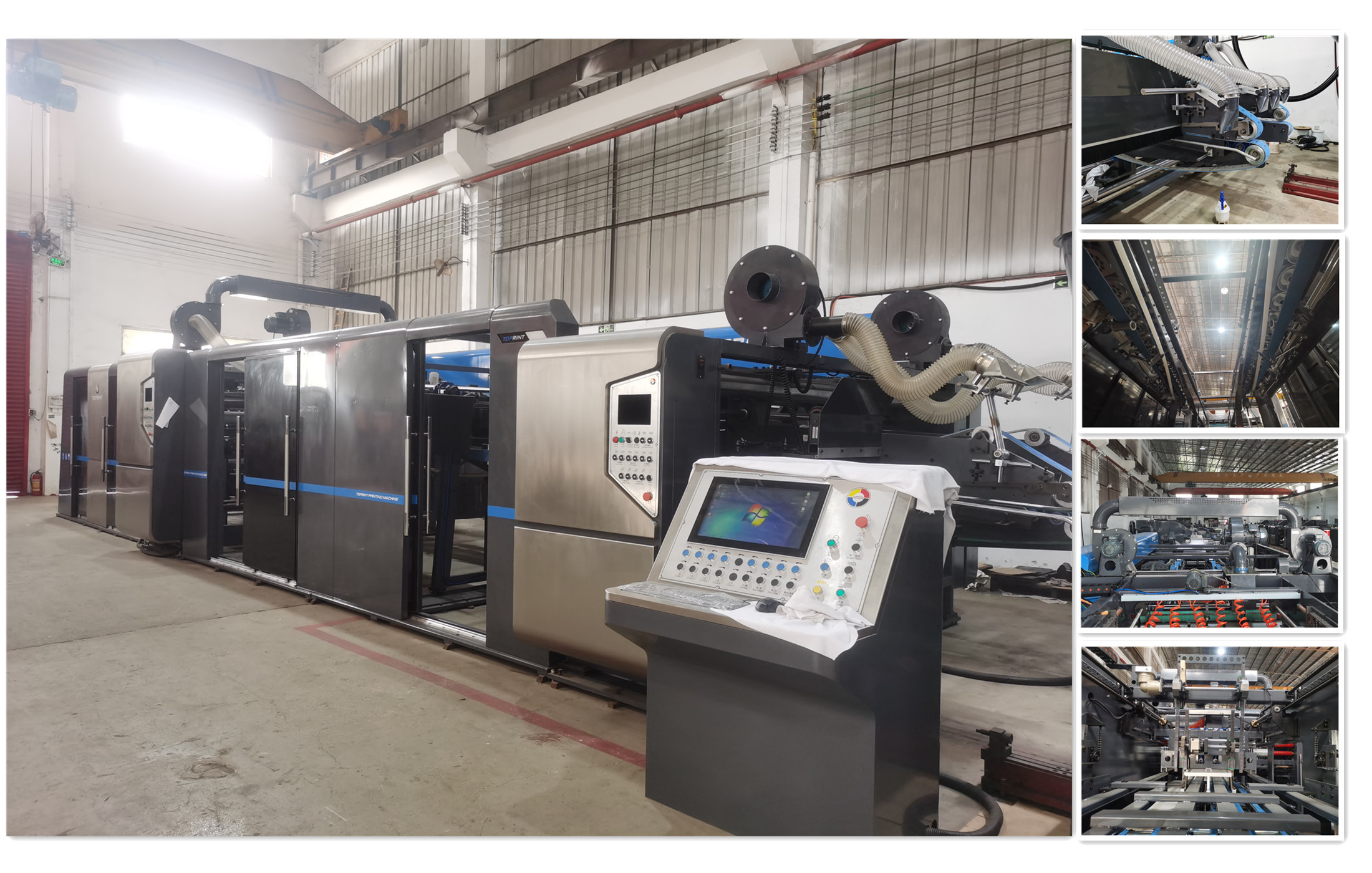

آلة تصنيع الكرتون المتينة تحكم PLC 8 هيكل رمح

آلة تصنيع علب الكرتون ذات الأوتوماتيكية الكاملة ماكينة تصنيع الكرتون المضلع PLC مع التحكم الصناعي بالكمبيوتر عالي السرعة

المواصفات العامة

سلسلة TP-CR من النوع المفتوح والمغلق من نوع فليكسو المصمغ يمثل الجودة والاتساق والكفاءة والاقتصاد.

يوفر صانع علب طباعة فليكس علوي عالي السرعة مع طي لأسفل علبة كرتونية كاملة لإنتاج الحلول.

تم تصميم الماكينة وصنعها وفقًا لمعايير الجودة والسلامة العالية ، جودة الطباعة العالية المستقرة والمتسقة تزيد من كفاءة الإنتاج.

• قسم التغذية

تحكم PLC مع شاشة HMI تعمل باللمس للتشغيل.

مغذي حافة الرصاص مع صندوق تغذية من 3 إلى 4 أعمدة ، فوائد لجميع أنواع الورق المقوى.

تعمل التغذية المسبقة للكرتون (ثلاثة إلى أربعة صفوف من بكرات التغذية) على ضبط طول التغذية تلقائيًا.

للتغلب على خطأ التغذية الناجم عن سمك الكرتون والمسافة البادئة لعلامة الصحافة ؛لتكون قادرًا على التحكم بشكل ثابت في أوضاع الطباعة والشق ، وتحسين جودة طباعة الكرتون ، وتقليل معدل عيب الكرتون.

نطاق سماكة الورق المقوى المناسب هو 1.5 ~ 12mm (نوع الكرتون المموج AB-E).يمكن تلبية جميع احتياجات الإنتاج ، مثل مجموعة متنوعة من سمك / نحافة الكرتون المختلفة وتغذية الكرتون المموج الأفقي ، وما إلى ذلك.

بناءً على نوع وأبعاد الكرتون المضلع الافتراضي ، يمكن ضبط طول التغذية وفجوة بكرة التغذية والحاجز وما إلى ذلك تلقائيًا.تم تبسيط إجراءات التشغيل وتقليل الاعتماد على المشغل.هذه الميزة تسهل المشرف في تعزيز العملية وتوحيد الجودة.

محرك عاكس التردد مع تحكم متغير في الشفط.

• قسم الطباعة

تحكم PLC مع شاشة HMI تعمل باللمس للتشغيل.

طباعة علوية ، نظام نقل الفراغ مطلي بالسيراميك المتين لعمر أطول.

عندما تكون الطباعة قيد التشغيل ، قد يلزم إجراء تنظيف لوحة الطباعة أو أي عملية أخرى تتطلب تبديل بكرة الطباعة إذا لزم الأمر.جهاز الاستعادة الأوتوماتيكي لموضع الطباعة الدقيق يزيد بشكل كبير من كفاءة تشغيل الماكينة ويقلل من توليد النفايات.

يمكن لجهاز نقل الفراغ أن يقلل من حجم نقطة الطباعة ويسهل ضبط الفجوة بين الكرتون ولوحة الطباعة ، مما يحقق حالة "لمسة القبلة".يضمن ذلك جودة الطباعة لكل من طباعة نقطة الطباعة وطباعة الصفحة الكاملة.

جهاز تحبير شفرة الغرفة قادر على توفير كمية حبر ثابتة نسبيًا أثناء التشغيل بسرعة عالية ومنخفضة.تتطلب نقطة الطباعة الواضحة والنص الجيد وحتى طباعة الصفحة الكاملة ، جهاز إمداد حبر جيد ومستقر.إنها معدات أساسية في الطابعة الحديثة.

• قسم القواطع

تحكم PLC مع شاشة HMI تعمل باللمس للتشغيل.

8 هيكل رمح ، التجعيد المسبق ، التجعيد الكبير ، التجعيد الرقيق ، الشق ، أو الشق المزدوج.

إذا اخترت نوع قاطع مزدوج (محور مختلف أمامي ، قاطع خلفي).إنه يوسع حد ارتفاع الكرتون ، ويزيل مشكلة اصطدام القاطع الأمامي والخلفي ، ويقلل من أدوات القطع التي تفكك تعقيد المهام عندما يكون هناك تغيير في عمق الشق.يعزز توفير الوقت.

يتم ضبط عمود الشق وعجلات التجعيد معًا في نفس الوقت للحفاظ على دقة القطع وتجنب تآكل سكين الشق.

فجوات تحكم محوسب معدلة مع شاشة رقمية.

يحتاج المشغل ببساطة إلى إدخال بيانات الأبعاد وفقًا لأنواع مختلفة من رسومات الكرتون.تقوم الآلة تلقائيًا بترجمة تغيير موضع كل قاطع (القاطع الأوسط قابل للتحويل).تم تبسيط إجراءات التشغيل وتلبية جميع أنواع متطلبات صناعة الكرتون.

• قسم قطع يموت

تحكم PLC مع شاشة HMI تعمل باللمس للتشغيل.
تتبنى أسطوانة القطع بالقالب هيكلًا شديد التحمل.

إنه مجهز بجهاز تعويض السرعة الدقيق والمستقر.لا يزال الورق المقوى قادرًا على الحفاظ على نفس دقة قطع القوالب ، عندما يتغير سمك لفة المطاط القاطعة بسبب البلى.تقطع وحدة القطع بالقالب مباشرة بعد الطباعة ، مما يحسن دقة وضع الطباعة وموضع شكل الكرتون.

جهاز القفل السريع للقالب (اختياري) يعمل على تقصير وقت استبدال قالب القاطع بشكل كبير.

لا يتطلب قالب القاطع جهازًا ثابتًا مصنوعًا خصيصًا للمشاركة مع قفل القالب اليدوي (إحكام ربط المسمار).هذا يقلل من تكلفة صنع قالب القاطع ويقصر بشكل كبير وقت استبدال قالب القاطع.

• جلور المجلد وطارد العداد

تحكم PLC مع شاشة HMI تعمل باللمس للتشغيل.

طباعة علوية مع طي لأسفل.

تحكم مؤازر مستقل للأحزمة الجانبية المصقولة القابلة للطي ، يمكن ضبط السرعة بحرية.

تحكم مؤازر مستقل في عجلات التوجيه لتتبع حافة طي الصندوق للتأكد من الطي الدقيق.

أحزمة رئيسية مع منفاخ فراغ لنقل دقيق.

تحكم مؤازر كامل في وظائف قاذف العداد للتأكد من دقة العد والقذف.
