آلة قطع القوالب الدوارة الأوتوماتيكية الكاملة ، آلة قطع صندوق الكرتون المموج 65 مم

آلة قطع القوالب الدوارة الأوتوماتيكية الكاملة لصندوق الكرتون المموج آلة قطع القوالب الدوارة الأوتوماتيكية

ملخص الآلة

1. SP-RDC0920 / 1224/1628 Series Lead Edge Feeding System آلة قطع القوالب الدوارة الأوتوماتيكية تستخدم فقط لصناديق قطع القوالب ذات الأشكال غير المنتظمة فقط ، هذه الآلة بدون طباعة ، سرعة عالية وسهلة التشغيل ، آلة مع plc والتحكم في التردد ، سهلة تعديلها وصيانتها.
2. للمقارنة مع آلة قطع القوالب المسطحة ، فإن هذا الجهاز يوفر تكلفة أكثر وسرعة أكبر ، الحد الأقصى.يمكن أن تصل السرعة إلى 300 ورقة / دقيقة.
3. يمكن أن تتطابق مع Vibrator و Counter Stacker ، وآلة الربط الأوتوماتيكية ، ثم بعد أن يمر الورق المقوى هذه الماكينة يمكن أن تكون جاهزة للإرسال.
4. يمكن ضبط الحجم وفقًا لحجم الورق المقوى ، مع ضبطه يدويًا.

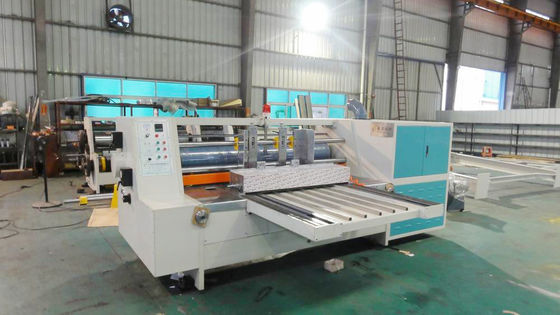

صور الآلة

الميزات الأساسية:

1. سمك إطار الماكينة: 65 مم.
2. نظام تغذية حافة الرصاص
3.
4. أسطوانة سندان القطع بالقالب مصنوعة من أنبوب فولاذي غير ملحوم (بقطر خارجي 303 مم ، و 320 مم إذا كان يشمل غطاء سندان) ، أرض دقيقة ، مطلية بالكروم وتعديل التوازن ، باستخدام نظام قفل العمود ، التنقية الحرارية لنواة العمود لجعلها تصبح أكثر مقاومة للتعب والمتانة.
5. غطاء سندان بوليكارت إيطالي ، ومن السهل فكه وتغييره.
6. الهيكل التفاضلي الميكانيكي للحركة المستعرضة ، بمدى 30 مم ، مما يتيح ارتداء غطاء السندان بشكل موحد ، ويطيل من عمر الخدمة.
7. فجوة سندان القطع بالقالب معدلة بمحرك ، شاشة رقمية ، ونطاق الضبط: 0-11mm.
8. تتكون أسطوانة القطع بالقالب من أنبوب فولاذي غير ملحوم (القطر الخارجي 257 مم ، و 305 مم إذا كان يشمل غطاء السندان) ، والأرضية الدقيقة ، ومطلي بالكروم ، وتعديل التوازن ، ويعتمد نظام قفل العمود ، والتكرير الحراري لنواة العمود لجعله أكثر مقاومة - التعب والصلابة.
9. يتم توصيل فتحات المسامير الملولبة M10 ، ومسافة الثقوب هي المعيار الدولي.
10. ارتفاع القالب الخشبي H24mm.
11. أسطوانة التوجيه العلوية والأسطوانة السفلية مصنوعة من أنابيب فولاذية صلبة وأرضية دقيقة ومطلية بالكروم وتصحيح التوازن ، ويمكن تعديل الأسطوانة العلوية مع 2 قطعة من حلقات التوجيه المحززة بسرعة باليد.
12. يتم ضبط الفجوة بين الأسطوانة العلوية والسفلية بمحرك بنظام القفل الذاتي ، وعرض القرص ، ونطاق الضبط: 0-11 مم.
13. هيكل التروس الكوكبي لسجل القطع القالبي ، قابل للتعديل بدقة 360 درجة.
14. يتم التحكم في وحدة القطع بالقالب رقميًا بواسطة PLC مستقل ، وسجل القطع القالبي والتحرك العرضي يتم ضبطه آليًا ، وعرض رقمي.
15. يعتمد تثبيت السجل على هيكل فرامل هوائي ، عندما يتم فتح أو تسجيل الوحدات ، يتوقف هيكل الفرامل عن تشغيل الماكينة لإصلاح موضع القالب الخشبي.
16. تعويض السرعة الخطية اختياري
17. طحن السندان التلقائي اختياري.
18. يمكن أن تتطابق مع الهزاز والمكدس لإزالة القصاصات وتكديسها بدقة.

المعلمات الرئيسية:
